Conception des assemblages

Nous offrons des services d'ingénierie des assemblages partout en Amérique du Nord, couvrant tout, des plaques de cisaillement standard aux assemblages complexes à transfert de charges élevées. Nous bâtissons chaque modèle de A à Z aux côtés de votre équipe, en tirant parti de Trimble Connect et de suivis réguliers pour maintenir une transparence totale. Notre processus accélère les approbations d'atelier, livre des dessins prêts pour la fabrication et permet à vos projets commerciaux d'envergure de respecter leurs échéanciers.

RÉSOLUTION DES CHEMINS DE CHARGE

Détail d'assemblage avancé

Ingénierie des assemblages pour les chemins de charge non standards, les géométries complexes et les membrures de forte section. Nos ingénieurs conçoivent et détaillent les assemblages en résolvant le dimensionnement des soudures, la disposition des groupes de boulons et les dégagements avant que le dossier d'assemblages ne soit transmis à l'atelier.

Chaque modèle assure un positionnement optimal des soudures, des dégagements d'accès aux boulons et une constructibilité physique vérifiée.

Résolution des interfaces multi-matériaux : Les assemblages en acier, en bois massif et en béton sont conçus et détaillés dans un seul modèle. Lorsqu'un assemblage chevauche deux ateliers de fabrication, les deux jeux de données de fabrication sont produits à partir de la même géométrie afin que les pièces s'ajustent parfaitement à l'interface.
Dégagements pour le montage : La disposition des assemblages tient compte de l'espace physique requis par les clés à chocs, les pistolets de tension et les points d'ancrage de sécurité lors du montage. Les problèmes d'accès sont identifiés et résolus dans le modèle.
Données de fabrication : Chaque composante géométrique est enrichie de données de fabrication détaillées, incluant les nuances de matériaux, les profils et les longueurs exactes. Cela permet aux ateliers d'automatiser les opérations CNC de perçage, de coupe et de grugeage afin de maximiser le rendement de la matière première et de réduire le temps de traçage manuel.

DÉTECTION DES INTERFÉRENCES EN AMONT

Assistance à la conception

Nous travaillons avec les ingénieurs en structure et les entrepreneurs généraux en phase de préconstruction afin d'identifier et de résoudre les enjeux d'assemblages et de coordination avant la finalisation des documents contractuels. Notre équipe reste impliquée tout au long du développement de la conception, en collaboration avec l'ingénieur concepteur (EOR), jusqu'à ce que les assemblages soient entièrement coordonnés et que le dossier soit prêt à être estampillé.

Nous collaborons avec les ingénieurs en structure et les entrepreneurs généraux tôt dans le cycle de conception. En bâtissant le modèle en amont, nous détectons les écarts de conception et les interférences spatiales avant que les plans contractuels ne soient finalisés et émis pour construction.

Coordination en préconstruction : Nous pilotons la coordination spatiale entre l'acier de structure, le bois massif, le béton et les corps de métier MEP dès la phase de conception. Détecter et résoudre les conflits d'interfaces structurales dans le modèle plutôt que sur le chantier permet d'économiser un temps de construction considérable et d'éviter des reprises coûteuses.

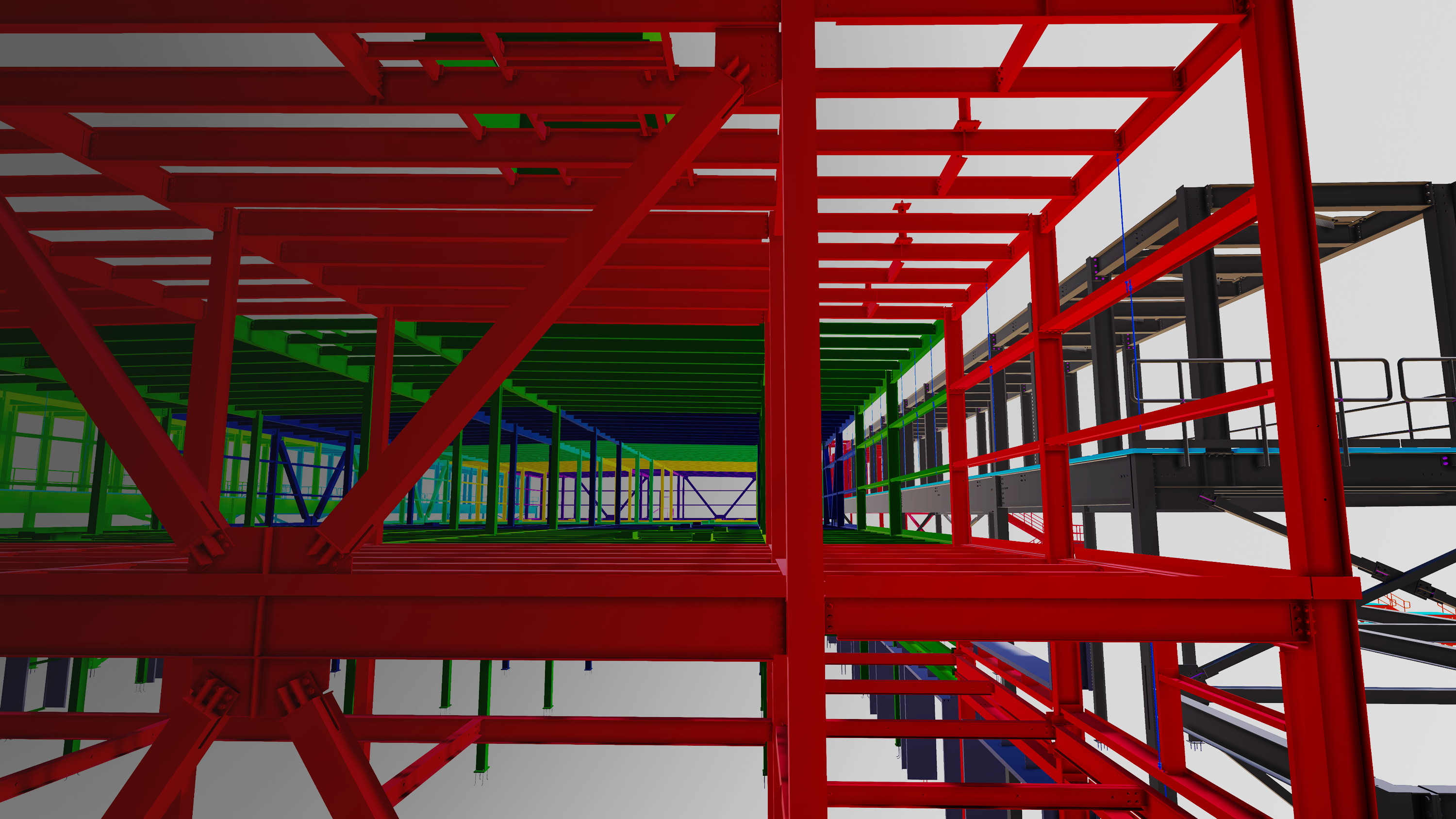

Revues de modèle 3D et de chantier : Nous pouvons offrir une visualisation 3D avancée du modèle structural à chaque jalon ainsi que des données de nuages de points LiDAR haute densité directement lors des réunions de projet. Cela permet à toutes les parties prenantes de parcourir virtuellement le site, d'examiner les contraintes réelles tel que construit et d'évaluer simultanément les chemins de charge complexes.
Disponibilité à distance et sur site : Nos chargés de projet et nos ingénieurs d'assemblages sont basés partout en Amérique du Nord et disponibles pour des rencontres en personne. Les revues de modèle et les réunions de coordination se tiennent également à distance via Trimble Connect, Microsoft Teams et d'autres plateformes de collaboration.

DOSSIERS ESTAMPILLÉS ET SCELLÉS

Conception déléguée

Ingénierie des assemblages structuraux adaptée à la gestion de la responsabilité de conception. Nous livrons des calculs scellés et des dossiers d'ingénierie estampillés pour les assemblages en acier de structure, en métaux divers et en bois massif.

Chaque dossier assure une conformité totale aux spécifications de l'ingénieur concepteur (EOR) tout en adaptant les détails directement aux équipements de votre atelier et à la séquence de montage au chantier, éliminant ainsi les approximations coûteuses.

Gestion de la responsabilité et conformité aux codes : Nous livrons des dossiers d'assemblages entièrement calculés, appuyés par des calculs scellés et des plans estampillés conformes aux exigences de l'AISC, du CISC/ICCA et aux normes sismiques locales. Cela permet une gestion claire de la responsabilité de conception tout en assurant une approbation rapide et fluide par l'ingénieur concepteur (EOR).
Optimisation des matériaux : Réaliser les calculs d'ingénierie directement en parallèle avec le processus de détaillage 3D nous permet d'optimiser les épaisseurs de plaques, les groupes de boulons et les dimensions de soudure. Cette ingénierie ciblée élimine le surdimensionnement structural et réduit le gaspillage de matière première.
Adaptation aux capacités de l'atelier : Les détails d'assemblages sont conçus pour correspondre aux forces de fabrication et aux capacités d'équipement spécifiques de votre atelier, optimisant la charge de travail en fonction des compétences de votre équipe afin de maximiser le rendement et de réduire les coûts totaux de main-d'oeuvre.

Bâtir à grande échelle.

DEMANDER UNE SOUMISSION
