Détaillage d'acier
Livraison de modèles 3D prêts pour la fabrication et de dessins d'atelier précis pour l'acier de structure et les métaux divers, avec des sorties CNC directes adaptées à vos équipements d'atelier spécifiques.
Nos services
Notre équipe dédiée transforme l’intention de conception en modèles de construction précis, produisant les dessins d’atelier et les données CNC qui alimentent la fabrication nord-américaine. Qu’il s’agisse d’acier de structure, de bois massif ou de constructions hybrides complexes, nous assurons l’expertise technique de la préconstruction jusqu’au montage.

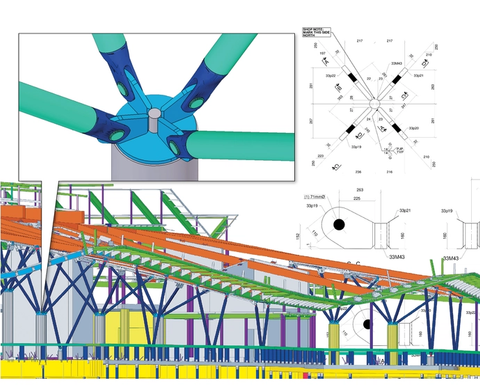

Modélisation 3D et dessins d'atelier
Livraison de modèles Tekla entièrement constructibles accompagnés de dossiers de plans complets — incluant les plans d'ensemble, les dessins d'assemblage, les détails de pièces unitaires et les nomenclatures. Chaque livrable est extrait directement d'un modèle maître unique et coordonné pour garantir une précision absolue en atelier.

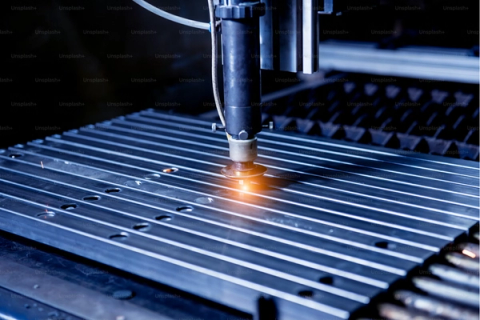

Données de fabrication et CNC
Le retour sur investissement de l'automatisation d'atelier dépend de la qualité des données qui l'alimentent. Nous calibrons nos données CAO et FAO directement depuis Tekla Structures pour piloter vos équipements spécifiques. Des lignes de poutres traditionnelles aux systèmes de soudage robotisés avancés, nous configurons les fichiers machine pour qu'ils correspondent exactement aux paramètres de traitement de votre atelier, garantissant une productivité maximale sur votre plancher de production.

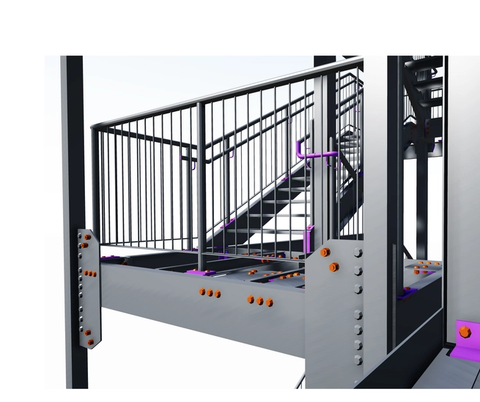

Métaux divers
Le détaillage des métaux divers développe les composants d'acier secondaires — escaliers, garde-corps, échelles, plateformes — à même le modèle Tekla, produisant des dessins d'atelier et de montage précis directement à partir du modèle 3D coordonné pour une fabrication et une installation exactes.
Bois massif
Des modèles coordonnés de systèmes en bois d'ingénierie alimentent les lignes de production directement en données CNC. Éliminez les erreurs d'ajustement au chantier et simplifiez la coordination entre les métiers.

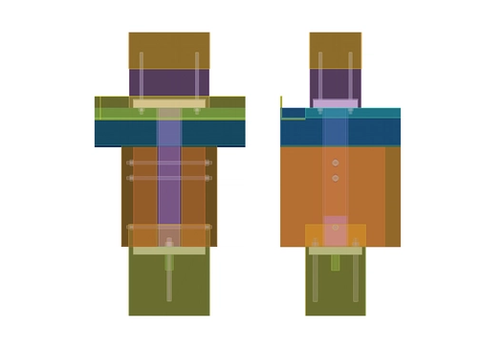

Dessin de lamellé-collé et dessins d'atelier
Les membrures structurales en lamellé-collé sont modélisées en 3D avec la contreflèche, l'orientation du fil du bois et la géométrie des arcs représentées dans le modèle telles qu'elles seront fabriquées. La quincaillerie d'assemblage en acier, les plaques dissimulées et les tiges internes sont modélisées comme partie intégrante des assemblages de bois, de sorte que les dessins d'atelier produits par notre équipe reflètent la condition construite complète et sont prêts pour votre processus d'approbation.

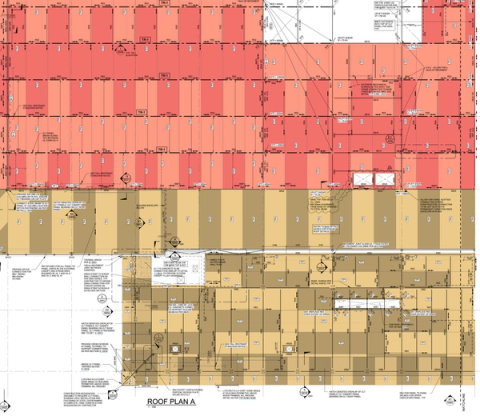

Dessin de panneaux CLT
Les panneaux CLT sont modélisés dans Tekla au niveau de détail complet de fabrication avant le début de la production. La géométrie des panneaux inclut les joints à mi-bois, les joints à rainure et languette, les joints à gradins et les passages mécaniques-électriques-plomberie, tous cotés selon les tolérances exigées par l'équipement CNC. Les ensembles de dessins sont organisés par taille de billette et par séquence de montage pour répondre autant au flux de production de l'atelier qu'au plan d'installation au chantier.

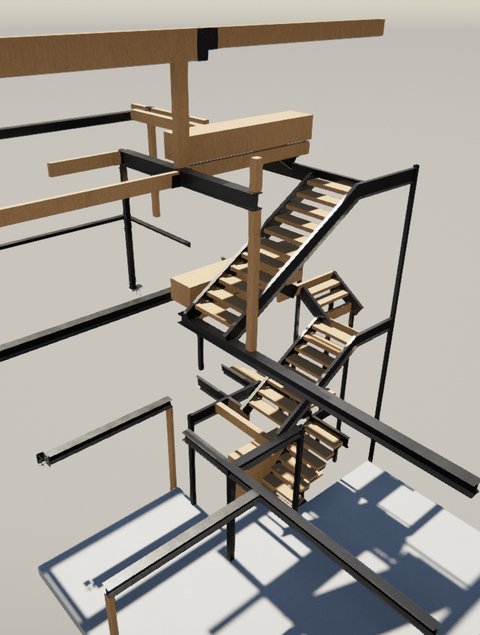

Coordination hybride
La plupart des projets en bois massif impliquent de l'acier de structure et du béton en plus du bois. Le risque de coordination sur ces projets se situe aux interfaces entre les matériaux, là où des ateliers de fabrication distincts produisent des composants qui doivent s'assembler au chantier. Nous modélisons l'acier et le bois dans le même environnement Tekla afin que ces interfaces soient résolues dans le modèle avant que l'un ou l'autre atelier ne commence la production.
Préconstruction
Accélérez la livraison de vos projets et normalisez la coordination inter-métiers grâce à un modèle de construction entièrement résolu, développé avant l'appel d'offres.

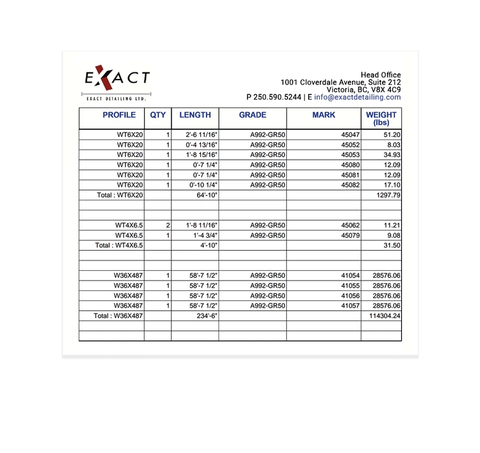

Approvisionnement en matériaux
Des données de fabrication pilotées par le modèle pour une mobilisation hâtive des aciéries, une certitude des coûts et une optimisation des revêtements : un modèle de préconstruction connecté définit les besoins exacts en matériaux avant l'attribution du contrat. Cela ouvre des options d'approvisionnement inaccessibles lorsque les quantités sont simplement estimées.

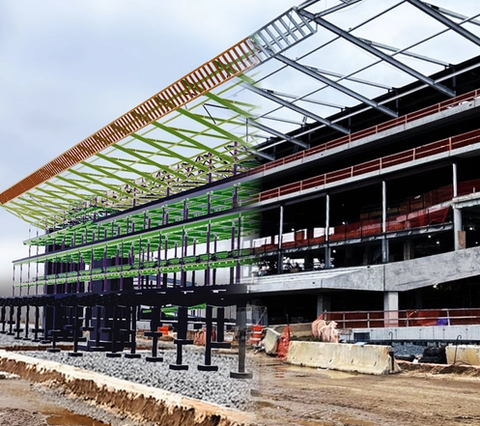

Modèles préconnectés
Le développement de modèles structuraux détaillés LOD 400 durant la phase de pré-appel d'offres intègre dès le départ des assemblages entièrement conçus et des données de fabrication embarquées. La résolution de ces paramètres géométriques et d'assemblage avant la soumission optimise le modèle de construction, permettant une transition directe vers la production de dessins d'atelier le jour même de l'attribution du contrat.

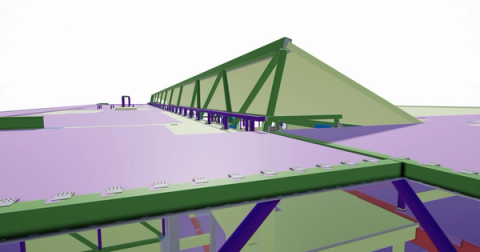

Coordination BIM et détection des interférences
L'intégration des modèles d'acier de structure et de bois massif avec l'ensemble des systèmes majeurs du bâtiment s'effectue dans un environnement BIM fédéré unifié. En résolvant numériquement les conflits géométriques complexes avant la fabrication, cette détection des interférences interdisciplinaire élimine les DI en cascade et les correctifs coûteux au chantier avant même qu'ils ne surviennent.
Conception des assemblages
Conception des assemblages optimisée pour la constructibilité et l'efficacité en atelier. Des assemblages multi-matériaux complexes aussi simples à fabriquer que rapides à monter sur le chantier.

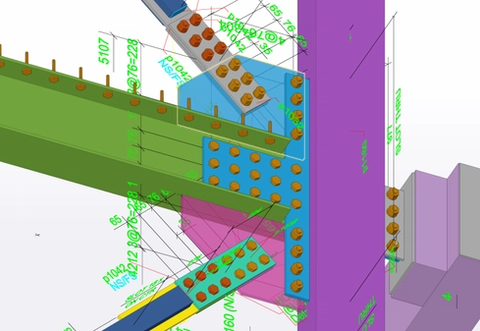

Détail d'assemblage avancé
Ingénierie des assemblages pour les chemins de charge non standards, les géométries complexes et les membrures de forte section. Nos ingénieurs conçoivent et détaillent les assemblages en résolvant le dimensionnement des soudures, la disposition des groupes de boulons et les dégagements avant que le dossier d'assemblages ne soit transmis à l'atelier.

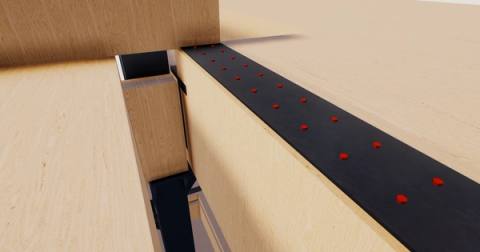

Assistance à la conception
Nous travaillons avec les ingénieurs en structure et les entrepreneurs généraux en phase de préconstruction afin d'identifier et de résoudre les enjeux d'assemblages et de coordination avant la finalisation des documents contractuels. Notre équipe reste impliquée tout au long du développement de la conception, en collaboration avec l'ingénieur concepteur (EOR), jusqu'à ce que les assemblages soient entièrement coordonnés et que le dossier soit prêt à être estampillé.
Conception déléguée
Ingénierie des assemblages structuraux adaptée à la gestion de la responsabilité de conception. Nous livrons des calculs scellés et des dossiers d'ingénierie estampillés pour les assemblages en acier de structure, en métaux divers et en bois massif.
