Bois massif

Nous dessinons le bois massif depuis 2011, à partir de projets pionniers au début de l'expansion moderne de l'industrie. Évoluer au rythme du secteur nous a permis de développer une expertise technique approfondie en lamellé-collé, CLT, DLT et structures hybrides bois-acier complexes.

PROCESSUS ET ÉCHÉANCIER

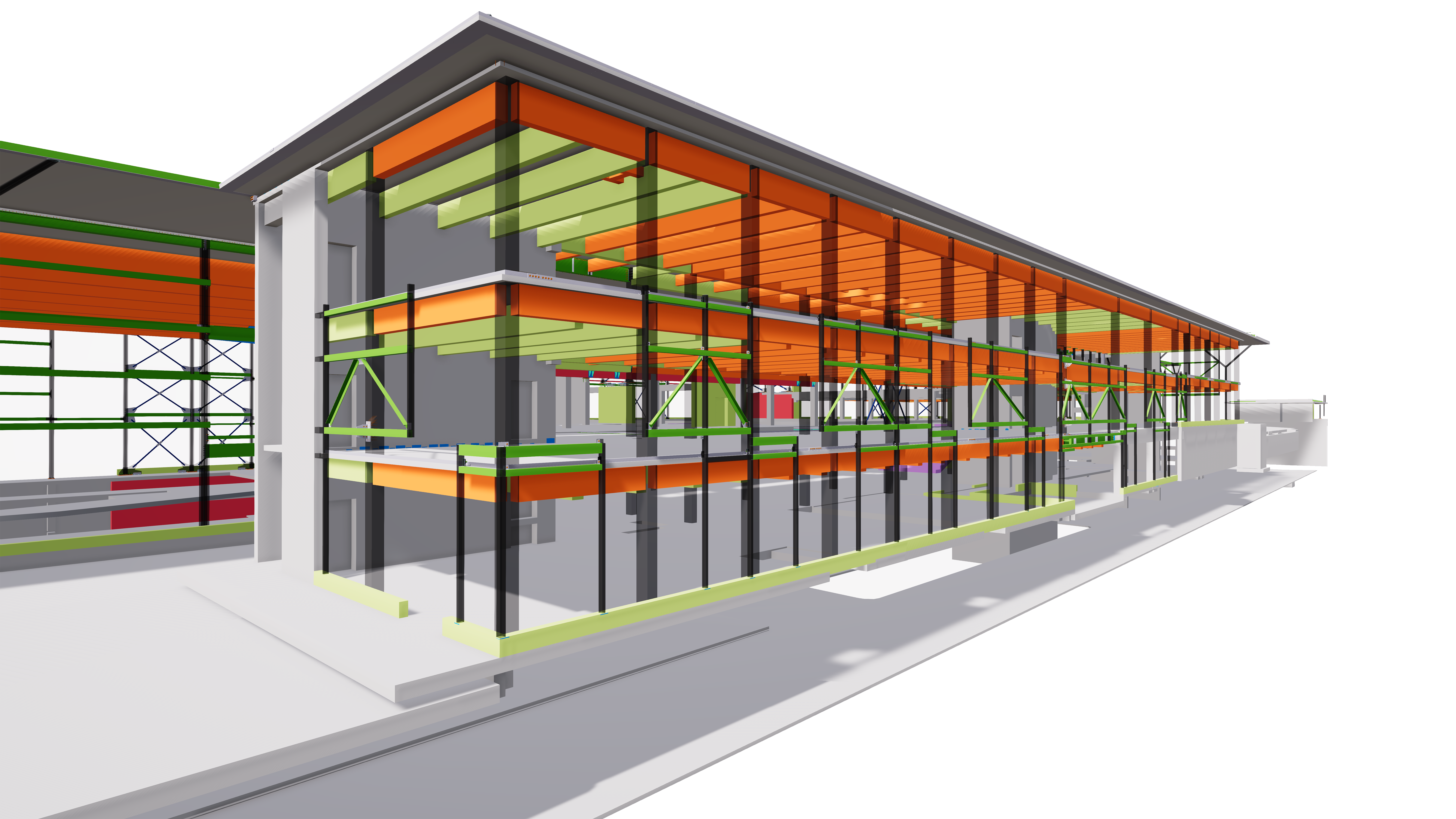

Déroulement du projet :

Notre équipe de dessin gère chaque projet en quatre phases, de la revue initiale des plans jusqu'au soutien sur chantier pendant le montage. Le modèle et le jeu de dessins sont maintenus en continu tout au long des quatre phases, et le même chargé de projet et la même équipe de dessinateurs restent attitrés du début à la fin.

01. Revue des plans et coordination

Avant de commencer la modélisation, notre équipe examine les plans d'architecture et de structure afin de repérer les informations manquantes, les ambiguïtés d'assemblages et les problèmes de coordination qui devront être résolus par des DI ou par de l'assistance à la conception. Nous confirmons aussi les standards d'atelier du fabricant, ses types d'assemblages préférés et ses capacités CNC. Les questions sont soulevées dès le départ!

02. Modélisation 3D et panélisation

Les membrures d'acier de structure et les panneaux de bois massif sont modélisés dans Tekla avec le niveau de détail complet de fabrication, incluant les assemblages, la quincaillerie, les découpes et la séquence de montage. Nos dessinateurs construisent le modèle en pensant à l'atelier et au chantier, en structurant les assemblages et les repères de pièces selon la façon dont l'acier sera réellement fabriqué, expédié et monté. Le modèle sert de source unique pour tous les livrables en aval.

03. Production des dessins d'atelier

Les dessins d'atelier, les dessins de montage et les listes de matériaux sont extraits du modèle coordonné. Les ensembles de dessins sont organisés par séquence de fabrication et par zone pour faciliter le processus d'approbation de l'ingénieur et le flux de production de l'atelier. Nos vérificateurs révisent chaque ensemble en le comparant au modèle et aux documents contractuels avant l'envoi.

04. Soutien au chantier et à l'installation

Une fois les dessins émis, notre équipe demeure joignable par téléphone et courriel pour des réponses rapides, continue de gérer les révisions, de répondre aux DI et de mettre à jour le modèle selon les changements de conception ou les conditions de chantier. Nous restons sur le projet tout au long de la fabrication et du montage, en maintenant le modèle et le jeu de dessins à jour jusqu'à la pose du dernier élément.

APPLICATIONS PAR SECTEUR

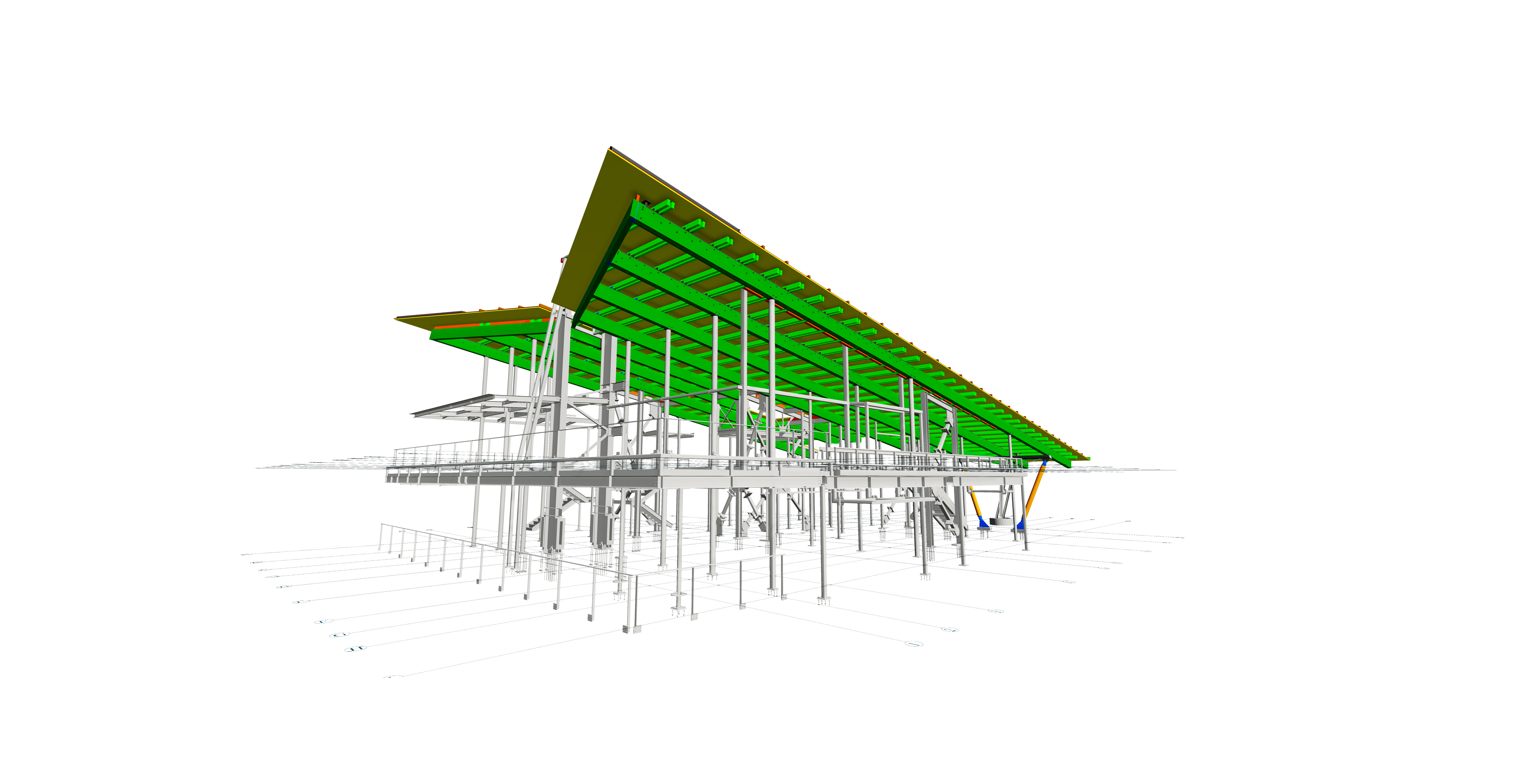

Secteurs structuraux

Notre équipe de dessin de bois massif intervient dans les secteurs commercial, institutionnel, résidentiel et les projets multi-matériaux. Chaque secteur comporte des exigences de coordination, des processus d'approbation et des flux de fabrication distincts, et nos équipes possèdent l'expérience de chacun d'entre eux.

Bâtiments de moyenne hauteur

Structures résidentielles en bois massif et mass-ply à plusieurs étages. Ces projets impliquent des panneaux CLT de plancher et de mur répétitifs sur des dalles empilées, où les tolérances cumulatives entre les niveaux doivent être suivies et gérées dans le modèle. Les plans de panélisation sont coordonnés avec les contraintes de production et d'expédition du fournisseur de bois.

Commercial et institutionnel

Bâtiments publics, établissements d'enseignement et bureaux corporatifs avec ossature apparente en lamellé-collé, structures de toiture à longue portée et bois à fini architectural. Ces projets comportent généralement des processus de revue d'ingénierie et d'approbation plus exigeants, et le dessin de détail doit les soutenir dès le départ avec des ensembles de dessins clairs et bien documentés.

Projets hybrides bois-acier

Structures combinant le bois d'ingénierie et l'acier de structure. Les deux matériaux sont modélisés ensemble dans Tekla afin que les assemblages bois-acier soient entièrement coordonnés à l'interface avant que l'un ou l'autre ne parte en fabrication. Cela inclut les plaques de connexion en acier sur mesure, les détails des pièces d'ancrage et la quincaillerie qui chevauche les deux portées de travail.

Infrastructures critiques et centres de données

Installations intégrant le bois massif ou le CLT en combinaison avec une ossature d'acier de structure. Le bois et l'acier sont modélisés dans le même environnement et coordonnés avec le tracé mécanique-électrique-plomberie et l'implantation des équipements. Ces projets suivent généralement un échéancier accéléré, et le dessin de détail est phasé pour s'arrimer au calendrier d'approvisionnement et de montage rapide.

COMPOSANTS ET ASSEMBLAGES

Dessin de lamellé-collé et dessins d'atelier

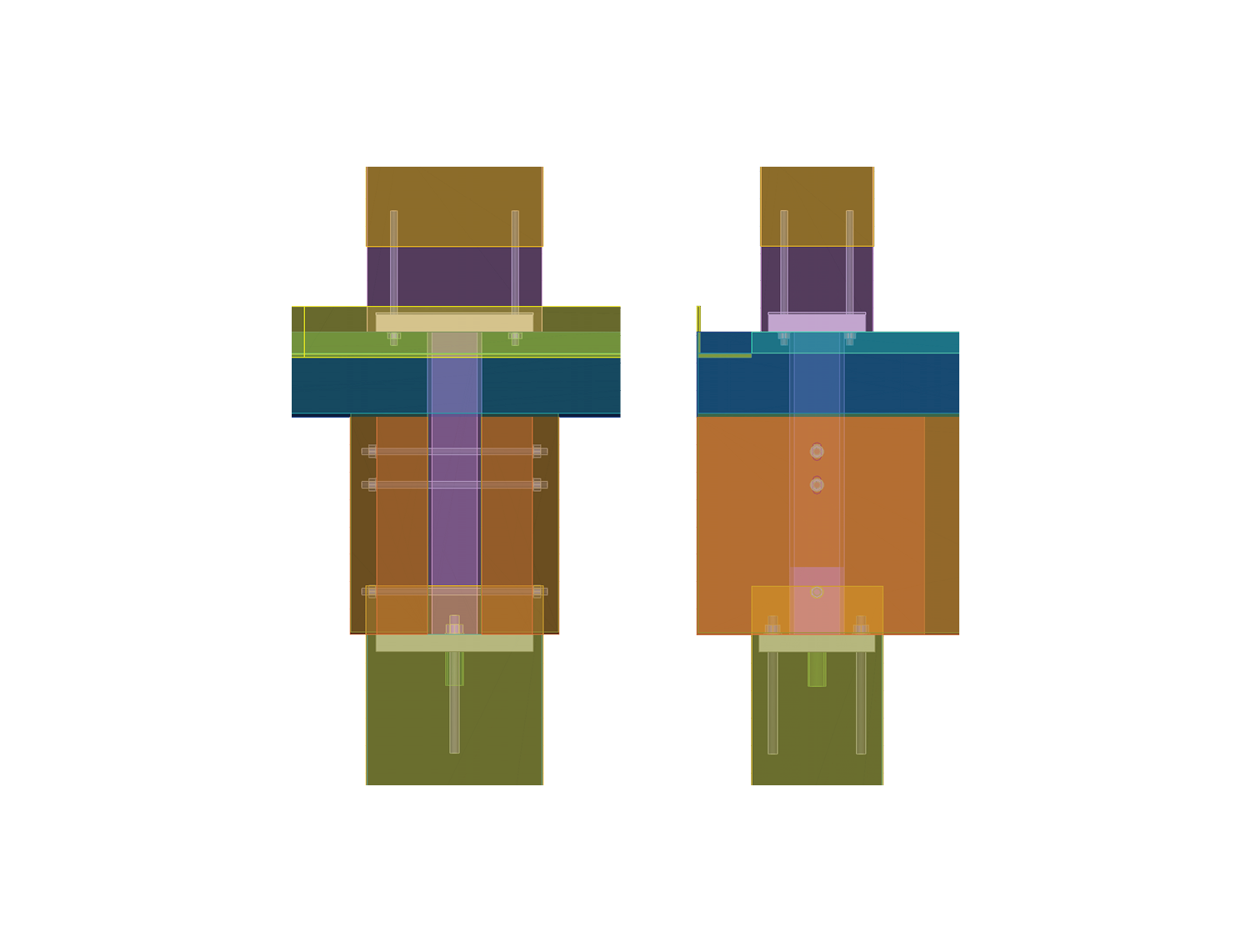

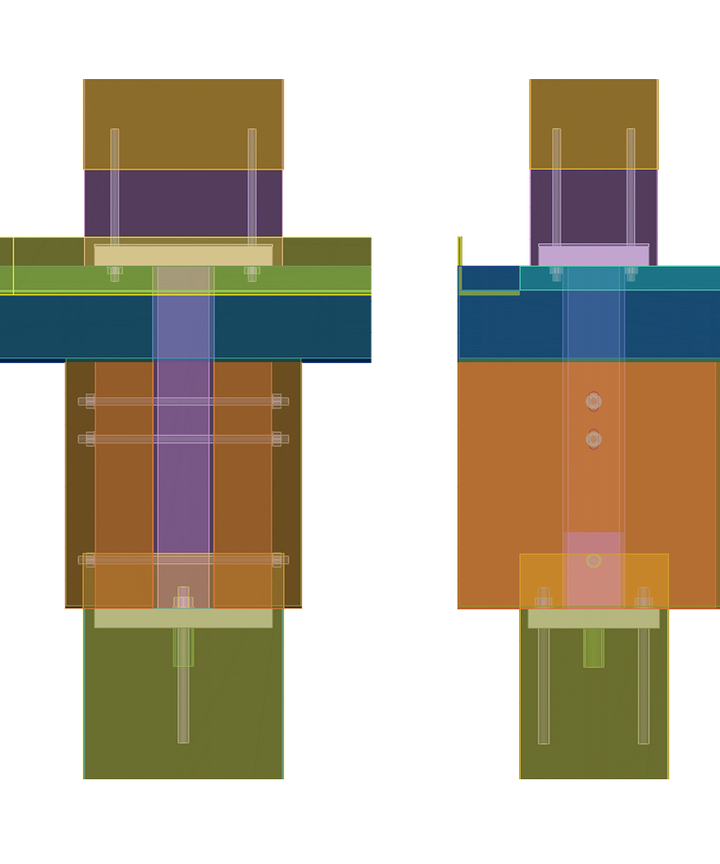

Les membrures structurales en lamellé-collé sont modélisées en 3D avec la contreflèche, l'orientation du fil du bois et la géométrie des arcs représentées dans le modèle telles qu'elles seront fabriquées. La quincaillerie d'assemblage en acier, les plaques dissimulées et les tiges internes sont modélisées comme partie intégrante des assemblages de bois, de sorte que les dessins d'atelier produits par notre équipe reflètent la condition construite complète et sont prêts pour votre processus d'approbation.

Dessins principaux et soumissions

Élévations et coupes transversales : Vues d'atelier 2D claires montrant les profils de poutres exacts, les hauteurs de colonnes et les géométries d'arcs avec les annotations de fabrication directes.
Contreflèche et paramètres de matériau : Dimensions explicites pour les arcs de contreflèche structurale et les contraintes d'orientation du fil du bois, pour que le bois soit manipulé et découpé correctement.
Intégration de la quincaillerie et des plaques dissimulées : Modélisation directe des plaques d'assemblage en acier sur mesure, des tiges internes et de l'emplacement des fixations pour détecter les problèmes d'ajustement avant la production.
Lignes de référence pour l'atelier : Schémas de cotation alignés directement sur les lignes de référence de votre atelier pour un traçage et une vérification manuelle simples.
Repères de pièces et notes de montage : Marquage de pièces clair et instructions d'assemblage pour suivre les membrures de la cour d'entreposage jusqu'au crochet de la grue.

SYSTÈMES EN BOIS MASSIF

Dessin de panneaux CLT

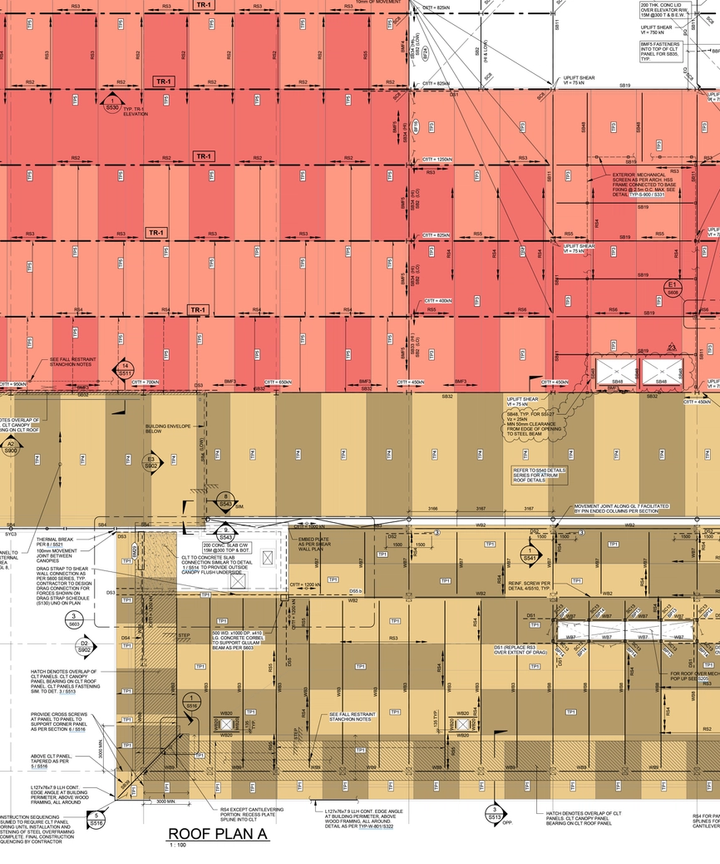

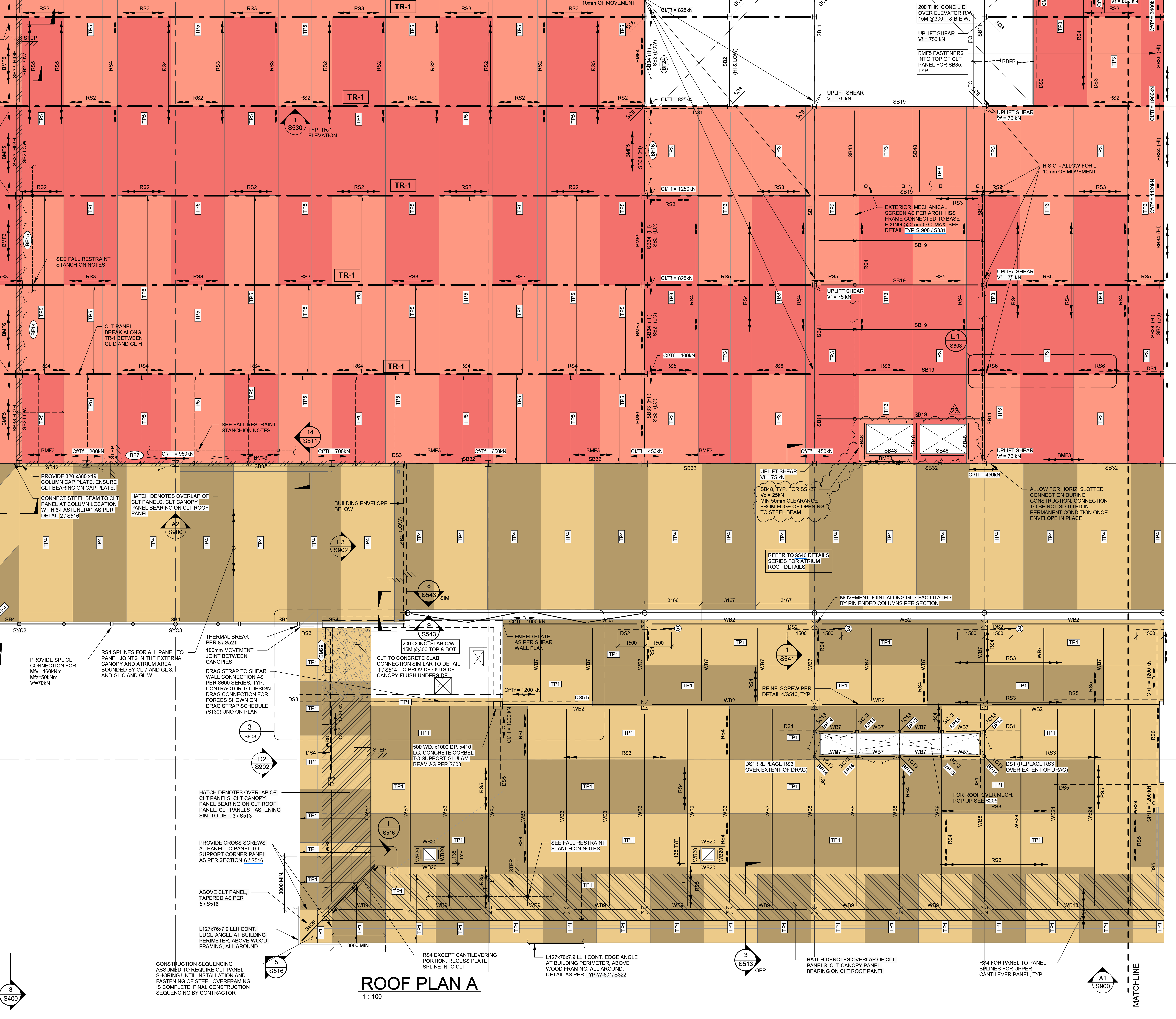

Les panneaux CLT sont modélisés dans Tekla au niveau de détail complet de fabrication avant le début de la production. La géométrie des panneaux inclut les joints à mi-bois, les joints à rainure et languette, les joints à gradins et les passages mécaniques-électriques-plomberie, tous cotés selon les tolérances exigées par l'équipement CNC. Les ensembles de dessins sont organisés par taille de billette et par séquence de montage pour répondre autant au flux de production de l'atelier qu'au plan d'installation au chantier.

Ensembles pour le chantier et le montage

Séquence de montage et repères de pièces : Plans de panneaux avec marquage des pièces organisés pour correspondre à la séquence de montage et au plan d'entreposage au chantier, afin que les panneaux puissent être chargés, expédiés et installés dans l'ordre.
Ouvertures et usinages en usine : Emplacements des fenêtres, portes et passages mécaniques-électriques-plomberie avec pochages et tracés de gaines cotés pour l'usinage CNC en usine.
Détails d'interfaces et de rives : Joints à mi-bois, joints à rainure et languette et joints à gradins modélisés aux interfaces panneau-panneau, panneau-acier, panneau-lamellé-collé et panneau-béton.
Plans de gréage et de points de levage : Inserts de levage et points de levage positionnés selon le poids du panneau et le centre de gravité pour une manutention et une mise en place sécuritaires.
Optimisation du rendement des billettes : Limites des panneaux alignées sur vos dimensions de billettes maîtresses pour réduire les pertes et maximiser la récupération de matériau.

INTERFACES MULTI-MATÉRIAUX

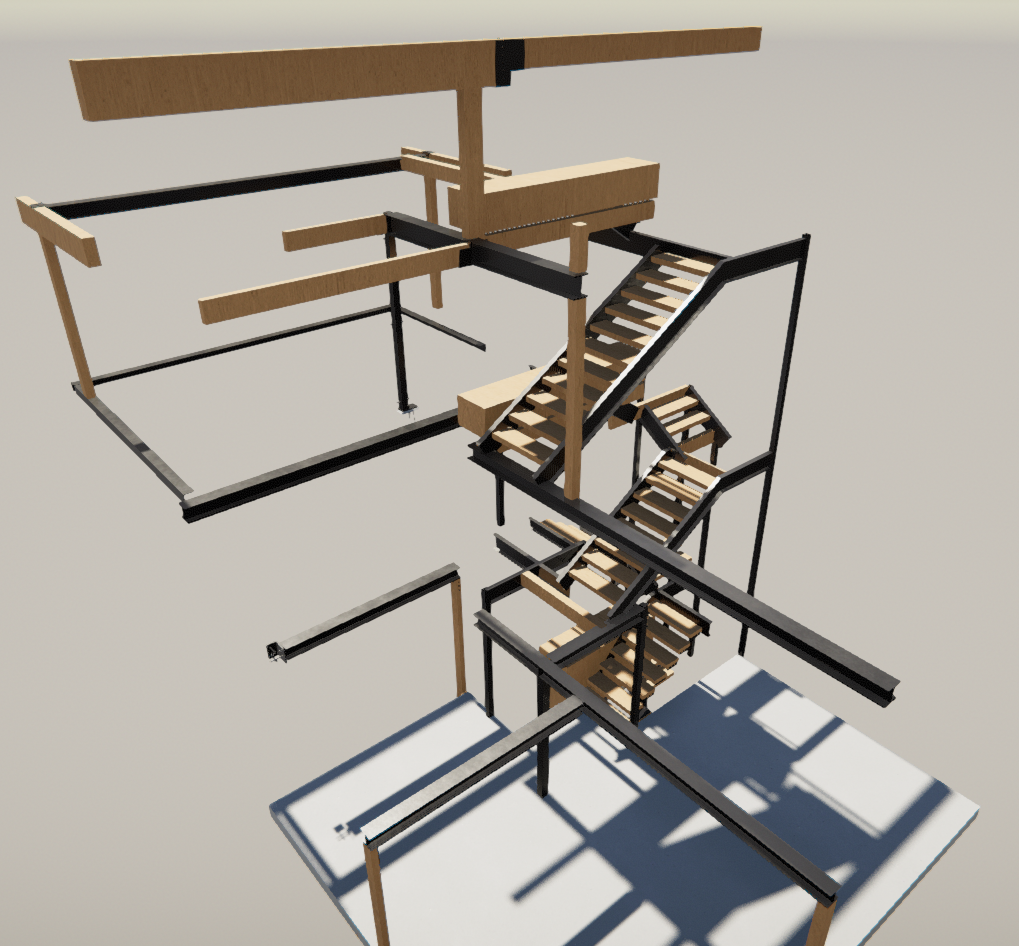

Coordination hybride

La plupart des projets en bois massif impliquent de l'acier de structure et du béton en plus du bois. Le risque de coordination sur ces projets se situe aux interfaces entre les matériaux, là où des ateliers de fabrication distincts produisent des composants qui doivent s'assembler au chantier. Nous modélisons l'acier et le bois dans le même environnement Tekla afin que ces interfaces soient résolues dans le modèle avant que l'un ou l'autre atelier ne commence la production.

Coordination et livrables de modélisation

Résolution des interfaces : La géométrie des assemblages entre les éléments de bois, d'acier et de béton est modélisée et vérifiée à travers tous les matériaux avant que les données de fabrication ne soient transmises à l'un ou l'autre atelier.
Intersections acier-bois : Les interfaces lamellé-collé/acier, incluant les plaques dissimulées, les étriers cachés, les tiges de tension et les assemblages soudés, sont modélisées comme des assemblages complets afin que les données de fabrication de l'acier et du bois soient produites à partir de la même géométrie.
Cornières d'appui et jeux de dégagement : Les panneaux CLT en appui sur des cornières d'acier ou des poutres à ailes larges sont modélisés avec les joints à gradins et les tolérances de jeu prises en compte à l'assemblage.
Alignement des fixations et des trous de boulons : Les patrons de boulons dans les données de fabrication de l'acier sont contre-vérifiés par rapport aux parcours d'usinage CNC du bois pour confirmer l'alignement entre les ateliers.
Correspondance des platines de base et des boulons d'ancrage : La coordination des platines de base des colonnes de bois avec la disposition des boulons d'ancrage dans le béton permet de gérer les tolérances de dégagement des fondations dès le départ.
Données d'interface multi-métiers : Les données combinées du modèle multi-matériaux offrent à l'entrepreneur général et aux deux ateliers de fabrication une source de vérité commune à réviser avant la production.
